La dernière version 24.1 de Global Mapper apporte avec elle de nouveaux outils, enrichit des fonctionnalités déjà existantes de nouvelles options et corrige des bogues. En particulier, la version standard de Global Mapper offre désormais la possibilité très demandée de créer des modèles d’élévation relative. Ces derniers sont couramment utilisés pour mettre en évidence des variations de terrain au niveau des lits des rivières par exemple. Cette version standard 24.1 de Global Mapper permet également, dans l’éditeur de mise en page, d’ajouter des encarts de cartes 2D ou 3D ainsi que des profils perpendiculaires. Par ailleurs, les méthodes de ré-échantillonnage raster ont été élargies.

D’autres mises à jour mineures ont également été incluses :
  • pour une meilleure compréhension, le menu contextuel Modifier les attributs, accessible via un clic droit dans le Centre de contrôle, se nomme désormais Attributs de la couche ;
  • les unités Fathoms sont prises en charge en tant qu’unité de profondeur pour les couches terrain (1 fm = 6 pieds) ;
  • il est désormais possible de découper une ou deux des extrémités d’une entité de ligne.
Dans ce billet de blog, découvrez les trois principales nouveautés de la version standard de Global Mapper 24.1. Il s’agit de la deuxième partie d’une série de deux articles. Le premier présentait les principales nouveautés de la version Pro de Global Mapper.


Modèles d’Élévation Relative (REM)

En plus des outils d’analyse terrain très étendus de Global Mapper, des modèles d’élévation relative peuvent désormais être créés grâce au nouvel outil dénommé
Créer une grille d’élévation relative. Parfois appelés modèles d’élévation de rivière, ils sont utilisés pour mettre en évidence la variation d'altitude d’un terrain par rapport à une entité linéaire, à proximité d’une rivière ou d’une autoroute par exemple. Ces modèles aident à visualiser des aspects du terrain plus difficile à identifier à l’aide d’imageries ou de Modèles Numériques de Terrain (MNT) classiques : les variations locales de l’altitude sont étudiées. Il ne s'agit pas d'une comparaison de l’altitude avec le niveau de la mer.

Les Modèles d’Élévation Relative ou REM sont créés sur la base de points d’altitude échantillonnés le long d’une entité linéaire (telle qu’une rivière) afin de mettre en évidence les changements au sein de l’entité et/ou de l’entité et du terrain environnant. Les deux images ci-dessous permettent de comparer un Modèle Numérique de Terrain standard (à gauche) avec un Modèle d’Élévation Relative (à droite) sur une même zone. L’eau des rivières s’écoulant vers l’aval, une couche REM supprime cette tendance des données.

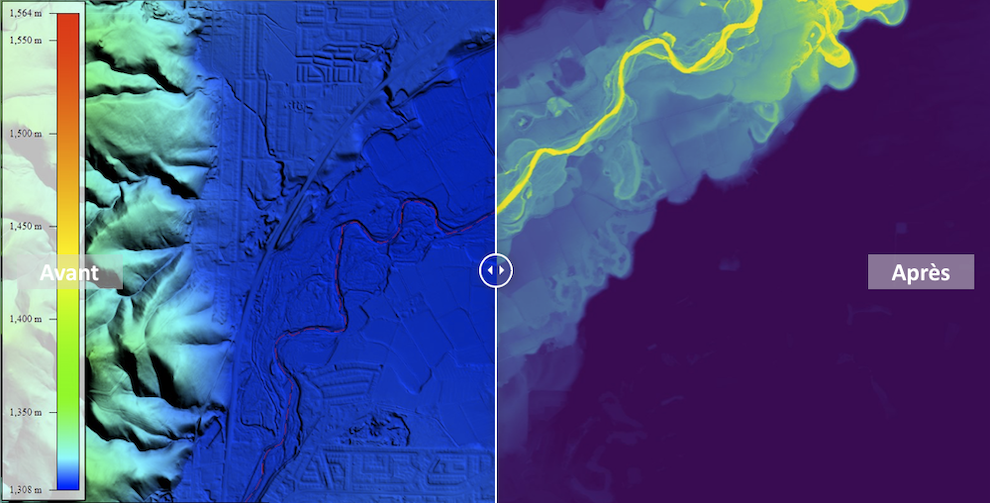

1_REM
Comparaison entre un Modèle Numérique de Terrain (à gauche) et un Modèle d’Élévation Relative (à droite) sur une même zone.

Encarts dans l’Éditeur de mise en page de la carte

Des encarts cartographiques peuvent être intégrés à la mise en page de la carte afin d’ajouter une ou plusieurs références spatiales supplémentaires, à l’image des cartons de localisation par exemple. Ces encarts peuvent être créés à partir du Visualiseur 2D classique, du Visualisateur 3D ou bien encore à partir de la fenêtre Profil de tracé.

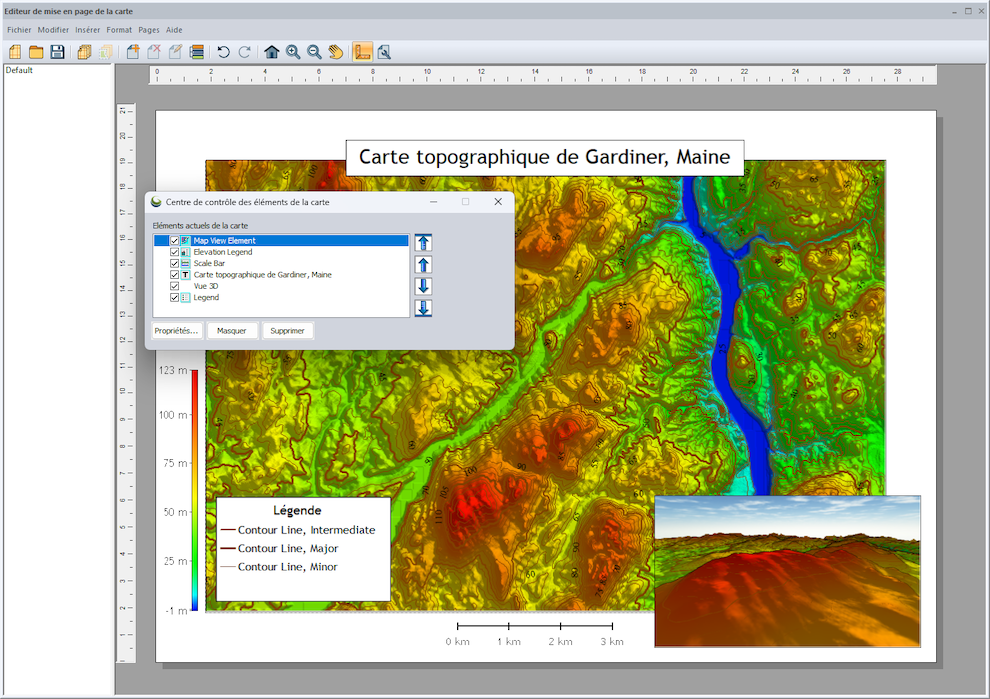

2_Mise_en_page
Un encart issu de la vue 3D (en bas à droite) permet d’agrémenter les données affichées au sein de la carte principale.

Ces encarts sont statiques et non dynamiques. Une fois qu’ils ont été créés dans l’Éditeur de mise en page de la carte, ils ne changeront pas si vous modifiez les données d’origine. Pour mettre à jour cet encart, il suffit d’effectuer un clic droit sur celui-ci > Propriétés > et de cocher Mettre à jour l’encart.

Les encarts de la vue 3D hériteront de la perspective en cours dans le visualisateur lors de leur création. Toutes les données vectorielles ou raster qui possèdent des valeurs d’altitude sont alors affichées. Les options sont aussi illimitées que celle du
Visualisateur 3D lui-même. Vous pouvez par exemple draper une image sur une couche d’altitude sans aucun problème afin d’aider le lecteur de votre carte à se repérer ou à bien identifier l’environnement étudié.

Les mêmes règles s’appliquent aux encarts du profil de tracé. Vous veillerez à garder un œil sur l’échelle de la fenêtre du
Profil de tracé (c.-à-d. à la hauteur et à la largeur de la fenêtre). Ces changements affectent l’échelle du graphique et l’affichage des données dans l’outil qui sera reflété dans l’Éditeur de mise en page de la carte.

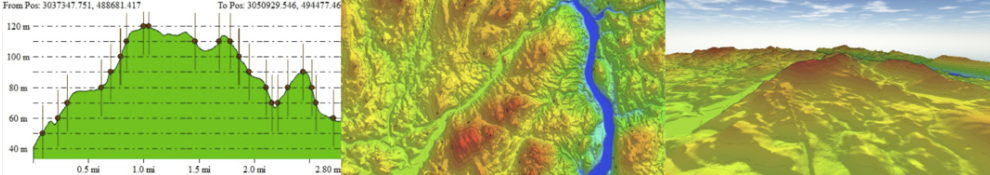

3_Encarts
Vous pouvez désormais ajouter à votre carte principale des encarts issus de l’outil Profil de tracé, de la vue 2D ou de la vue 3D.

Nouvelles méthodes de ré-échantillonnage

Améliorant une fonctionnalité déjà existante, la version 24.1 de Global Mapper inclut une variété de nouvelles méthodes de ré-échantillonnage pour les données raster, telles que les gradients directionnels, la détection des bords, etc. Situés dans les
Options Raster des images et des données de terrain, ces filtres peuvent être appliqués à une couche pour mettre en évidence des motifs ou améliorer l’affichage. Il s’agit d’une version simplifiée d’un outil plus puissant disponible dans Global Mapper Pro : Appliquer un filtre de convolution.

L’illustration ci-dessous compare une image sur laquelle a été appliquée la méthode de ré-échantillonnage horizontal Sobel avec l’image originale. Ce filtre utilise des noyaux pondérés pour mettre en évidence les motifs horizontaux dans l’image. Un noyau est un modèle de valeurs pondérées, des zéros permettent d’ignorer certaines valeurs dans le noyau aidant à mettre l’accent sur les modèles, en fonction des cellules accentuées. Les caractéristiques horizontales de la montagne dans le terrain et la rivière sont ainsi plus fortement mises en évidence. D’autres filtres peuvent mettre en évidence des motifs dans des directions cardinales spécifiques ou affiner l’image pour mettre en évidence de plus petites caractéristiques.

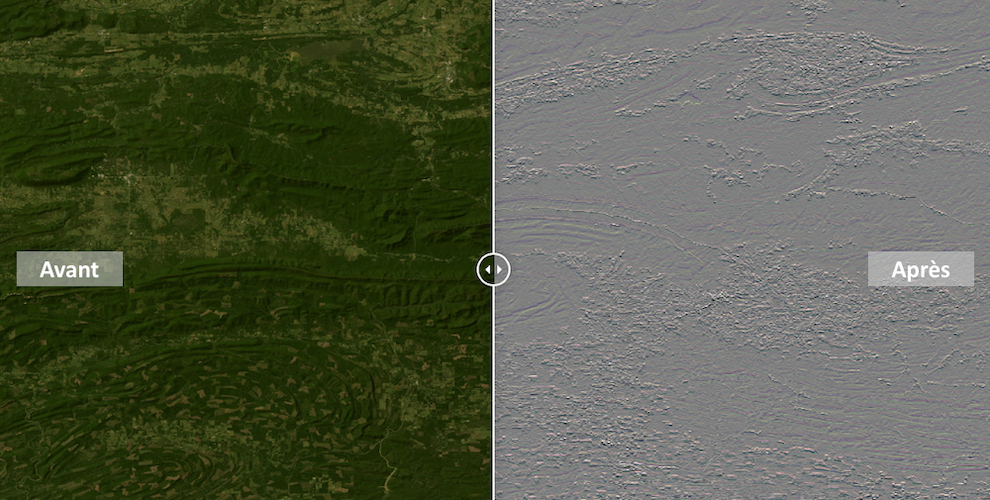

4_Echantillonnage
La méthode de ré-échantillonnage horizontal Sobel met en évidence des caractéristiques géologiques horizontales dans les montagnes Ouachita.
